I2C sa RTC kolom DS1337 i budilnikom

REAL TIME CLOCK SA KOLOM DS1337 SA BUDILNIKOM

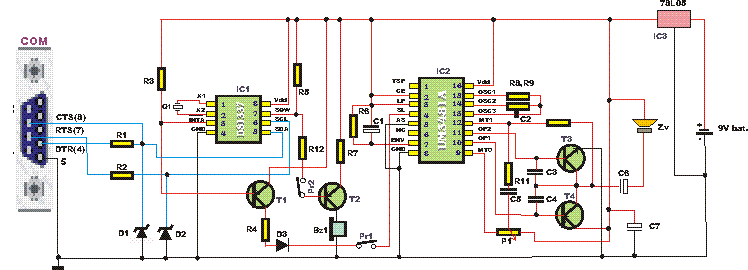

Šema kola Real Time Clock-a sa integrisanim kolom DS1337 data je na donjoj slici.

Kolo DS1337 je I2C kolo, koje za signal SDA koristi DTR signal kao izlazni i CTS kao ulazni, a za signal SCL koristi signal RTS sa strane serijskog porta. Na njegove izlazne interapte(pin3 – nINTA i pin7 – SQW/nINT) priključeni su odgovarajući alarmi. Na prvom alarmu je uključeno melodijsko kolo UM3481A koje reprodukuje jednu od 12 melodija i to svaki put drugu kada se dostigne vreme alara. Na drugom alarmu koristi se buzer. Kolo se napaja baterijom od 9 volti. Kada upišete alarm možete ga odvojiti od računara i može da vam koristi kao budilnik a da vam računara nije uključen.

Specifikacija materijala za izradu ovog interfejsa data je u donjoj tabeli:

Rb.	Komponenta	Količina
1.	IC1 - DS1337	1 kom
2.	IC2 – UM3481A	1 kom
3.	IC3 – 78L05 napon. stabilzator	1 kom
4.	D1, D2 - Zener diode 5V6	2 kom
5.	T1, T2,T4 – BC557C tranzistor	3 kom
6.	T3 – BC547C tranzistor	1 kom
7.	D3 – 1N1418 dioda	1 kom
8.	Q1 – kvarc 32.768 kHz	1 kom
9.	R3, R5 – 10k	2 kom
10.	R4 – 1k	1 kom
11.	R12 – 10k	1 kom
12.	R6 – 180k	1 kom
13.	R7 – 100W	1 kom
14.	R8 – 100k	1 kom
15.	R9 – 56k	1 kom
16.	R10,R11 – 330k	2 kom
17.	P1 – 10k trimer	1 kom
18.	C1,C7 -4.7mF stojeći	2 kom
19.	C2 – 33pF	1 kom
20.	C3,C4 – 22nF keramički	2 kom
21.	C5 – 100nF keramički	1 kom
22.	C6 - 100mF ležeći	1 kom
23.	DIL-8 podnožje	1 kom
24.	DIL-16 podnožje	1 kom
25.	Zv – zvučnik 8W	1 kom
26.	Bz1 – buzer 5V	1 kom
27.	Pr1,Pr2 – jednopolni prekidači	1 kom
27.	DB-9 ženski konektor za štampu	1 kom

Kolo DS1337 je RTC kolo koje u DIP pakovanju ima raspored pinova kao na donjoj slici.

Značenje pojedinih pinova je sledeće:

· X1,X2 – pinovi za priključenje kvarca frekvencije 32.768 kHz.

· nINTA – pin za izlazni interapt signal kada alaram1 bude dostignut. Standardno je postavljen na logičku jedinicu i budući da je sa otvorenim kolektorom neophodno je na njega priključiti pull-up otpronik reda 10k. Kada alram1 bude dostignut stanje ovog pina dobiće vrednost logičke nule.

· Gnd – masa.

· SDA – signal serijskog ulaza/izlaza podataka na I2C liniji.

· SCL – serijski klok na I2C liniji.

· SQW/nINTB – pin za izlazni interapt signal kada alarm2 bude dostignut u obliku sinusoidalnog signala sa četiri podržane frekvencije. Ovaj pin je takođe pin sa otvorenim kolektorom.

· Vcc – napajanje kola u širokim granicama od 1.8 – 5.5 Volti.

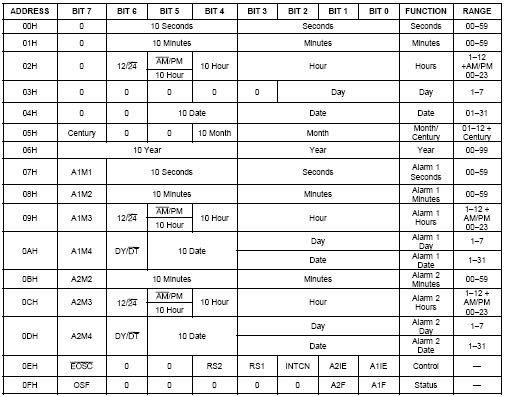

Kolo DS1337 ima petnaest registara čija je adresna struktura data na donjoj slici.

Njihovo značenje sledeće:

· Prva tri registra(00h-02h) čuvaju podatke o tačnom vremenu(sekund,minut i sat).

· Registar na adresi 03h sadrži podatak o rednom broju dana u sedmici(1-nedelja, 2-ponedeljak,...,7-subota).

· Registri na adresama 04h-06h sadrže podatke o datumu(dan, mesec i godinu).

· Registri na adresama 07h – 0AH su registri u koje se upisuje alarm1(sekunda, minuta, sat i dan u sedmici ili dan u mesecu).

· Registri na adresama 0Bh – 0Dh su registri u koje se upisuje alaram2((minuta, sat i dan u sedmici ili dan u mesecu).

· Registar na adresi 0Eh je Control registar.

· Registar na adresi 0Fh je Status registar.

Control registar ima strukturu prikazanu na donjoj slici.

Ø Bitovi A1IE i A2IE kada su postavljeni na 1 omogućuju interapt signale nINTA(A1IE) i SQW/nINTB(A2IE).

Ø Bit INTCN kontroliše odnos između dva alarama i izlaznih interapta. Kada je postavljen na 1 i ukoliko bude dostignut alarm1 biće generisan nINTA signal odnosno ako je dostignut alarm2 biće generisan SQW/nINTB signal. Kada je postavljen na 0 a kada bude dostignut neki od alarama biće generisan samo nINTA signal.

Ø Bitovi RS1 i RS2 određuju frekvenciju signala SQW prema sledećoj tabeli.

Ø Bit nEOSC je standarno postavlen na 1, ako je 0 stopira se rad sata.

Status registar ima sledeću strukturu.

Bitovi A1F i A2F biće postavljeni na 1 kada su aktivni alarmi 1 ili 2. Bit OSF standardno je postavljen na 1. U ovaj registar moguće je upisivati samo 0 a ne i jedinice. Upisom 0 na A1F i AF2 biće isključeni alrami.

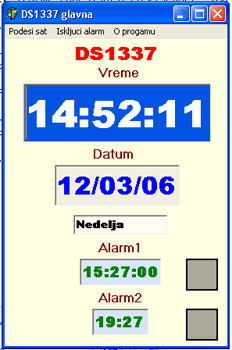

Program za podršku ovom kolu napisan je u Delphi-u i njegovim pozivom dobićemo ekran prikazan na donjoj slici.

Na akranu se prikazuje trenutno vreme upisano u kolu DS1337, datum, dan u sedmici kao i vremena alarma1 i alarama2. Kada je uključen alarm1 taster pored njega dobiće crvenu boju kao i taster pored alarma2 ako je on dostignut. U menijima imamo sledeće mogućnosti:

v Podesi sat – kojim se vrši podešavanje kola DS1337.

v Iskljuci alaram - pritiskom na ovaj meni biće isključeni alrami ako su aktivni.

v O progamu – dobiće kratko upustvo o programu.

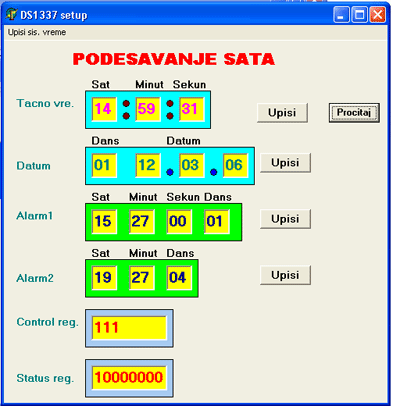

Uunutar ovog ekrana moguće je izvršiti podešavanja kola. Pritiskom na meni Upisi sis. vreme biće upisano sistemsko vreme i datum iz računara na koje je kolo priključeno. Moguće je takođe pojedinačno upisivanje svih vrednosti a pritiskom na taster Upisi ta stanja biće upisana. Pritiskom na taster Procitaj biće očitana i prikazana stanja svih registra DS1337 kola. Control i Status registar prikazuju se u binarnom obliku.

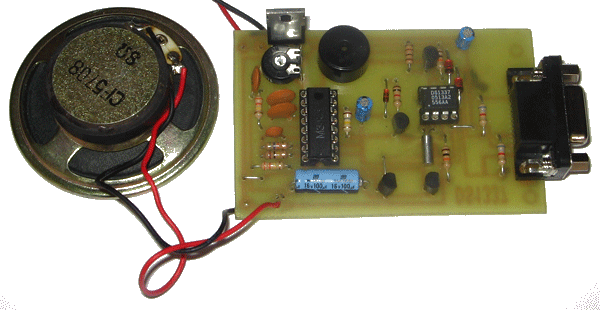

Izgled gotove interfejs pločice prikazan je na donjoj slici.

Program za podršku ovom interfejsu možete preuzeti ovde.
