IR-prijemnik na serijskom portu

IR PRIJEMNIK

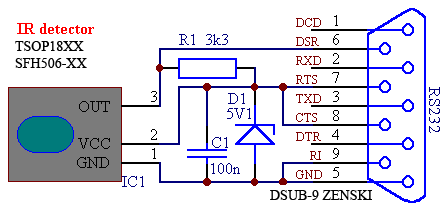

IR prijemnik na serijskom portu je vrlo često zastupljen za daljinsko upravljanje različitim programima na PC računarima. Za najpopularnije multimedijalne programe kao što je Winamp, BSplayer i slično moguće je naći Plugin-ove za njih. Najprostija šema jednog takvog prijemnika data je na donjoj slici:

Kao IR prijemnik koristi se neki TSOP ili SHF detektor, što možete naći u nekom rashodovanom TV prijemniku ili video rekorderu. Autor je ovu šemu isprobao sa TSOP1836 prijemnikom koji se pokazao odlično. Za njegovu realizaciju potrebne su sledeće komponente.

Rb.	Komponenta	Količina
1.	D1 - zener dioda 5.1 V	1 kom
2.	R1 - 3k3	1 kom
3.	C1 – 100 nF	1 kom
4.	IR prijemnik TSOP1836	1 kom
5.	DB-9 ženski konektor za kabal	1 kom

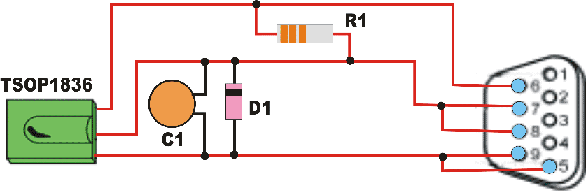

Način montaže elemenata dat je na donjoj slici.

Signalom RTS vrši se napajanje IR prijemnika, dok se signal DSR koristi kao ulazni signal na serijskom portu, što je važno prilikom njegovog programskog podešavanja. Sam IR prijemnik TSOP1836 ima frekvenciju 36 KHz što znači da sa njim može da se koristi bilo koji daljinski upravljač. Prilikom priključenje vodite računa da je napajanja na srednjoj nožici dok je masa na nožici koja je bliža napajanju. Inače sve date komponenete mogu se montirati unutar kućišta DSUB-9 konektora, sa tim da IR prijemnik trožilnim kablom izvedete iz kućište kakao bi ga mogli postaviti u odgovarajuću poziciju za IR prijem.

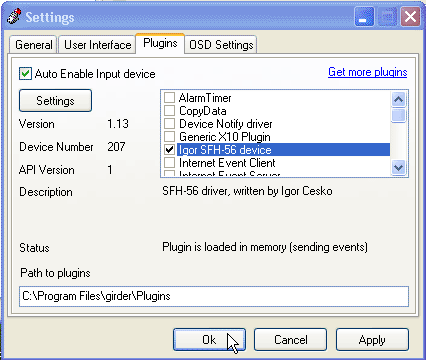

Za IR komandovanje najčešće se koristi programi Girder. Međutim u njegovom spisku podržanih drajvera ne nalazi se drajver ovog interfejsa, koji je razvio Igor Cesko pod oznakom IgorPlug koji možete skinuti sa Downloads. Ovaj drajver(IgorPlug.DLL) nepohodno je iskopirati u folder C:\Program Files\girder\plugins kako bi mogli konfigurisati Girder. Zatim se pozove komanda File, Settings kada se dobije ekran kao na donjoj slici.

Izaberite Igor SFH-56 device i dvostukim klikom izvršite podešavanje kao na donjoj slici.

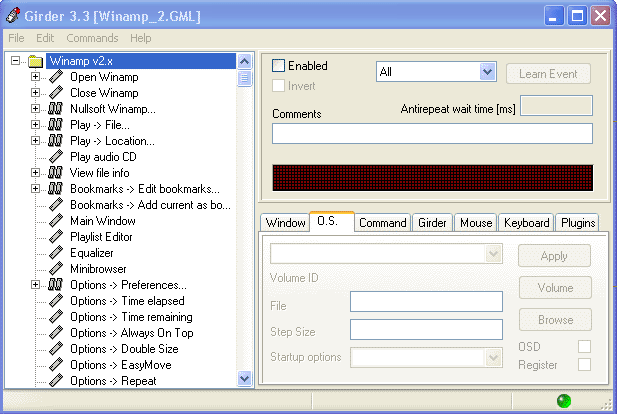

Postavite COM port na koji je uključen IR prijemnik a kao ulazni signal izaberite DSR, što program povrdi kao ispravno podešavanje i potvrdi sa OK. Za komandovanje pronađite na Internetu neki PlugIn ili sa downloads skinite ga za Winamp i pozovite File, Open i odaberite Winamp_2.GML. Njegovim učitavanjem dobije se ekran kao na donjoj slici:

Sada je neophodno da datim komandama od Winamp(koje vas interesuju) dodelite taster na vašem daljinskom upravljaču. To se radi izborom komande sa leve strane i pritiskom mišom na Learn Event kada dobijete poruku "Waiting for IR code.". Pritisnite odgovarajući taster na daljinskom za datu komandu da bi bila prihvaćene. Spasite promenjeni PlugIn sa File, Save i probajte datu komandu. Ponovite postupak za ostale interesantne komande Winamp-a. Inače Girder podržava različite vrste komandi kao što je pozivanje programa, isključenje računara, promena rezolucije itd. što je dovoljno da napravite sami PlugIn za neki od programa.
